Guia Rápido para Configurar o Formato do Papel no AutoCad 2000.

Antes de começar a configurar o padrão que você deseja, e preciso que você já tenha instalado seu ploter.
Caso contrário clique aqui e configure o seu ploter.
O que se segue a seguir é uma configuração simples para uma versão de impressora que a DAC possui.
Esta ajuda pressupõe que o usuário já esteja familiarizado com o ambiente AutoCad.

Introdução

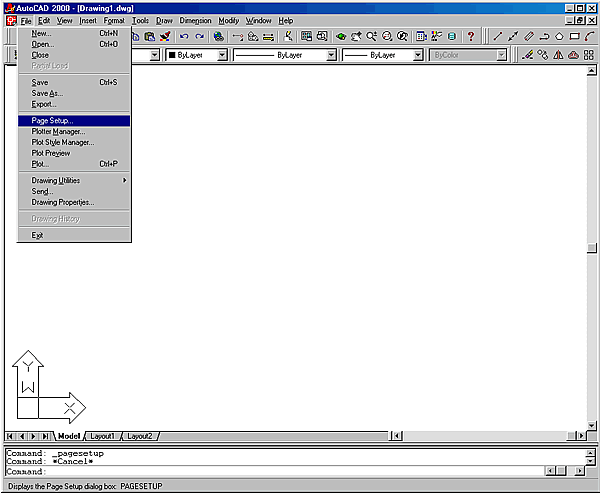

Inicie o AutoCad 2000 No menu Pull-down Clique em File, em seguida percorra o menu suspenso até a opção Page Setup..., ou digite Print no prompt do AutoCad.

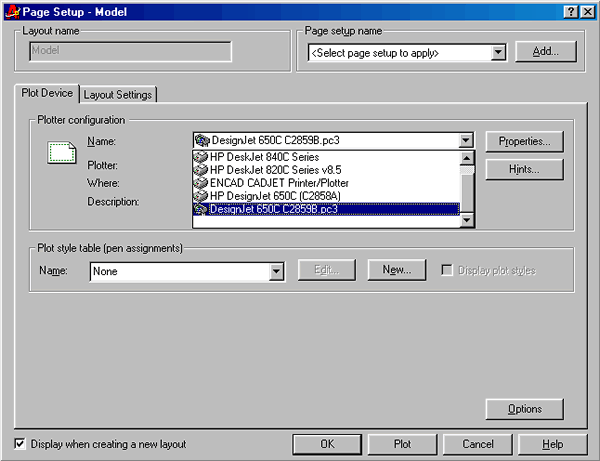

Na caixa de dialogo Page Setup, clique na guia Plot Device. Na área Plotter Configuration, na barra de rolagem vertical escolha a opção Desinjet 650C C2859b.pc3, Clique no botão Properties...

Obs: Este ploter já deve ter sido configurado anteriormente, caso contrário clique aqui e configure primeiramente o ploter.

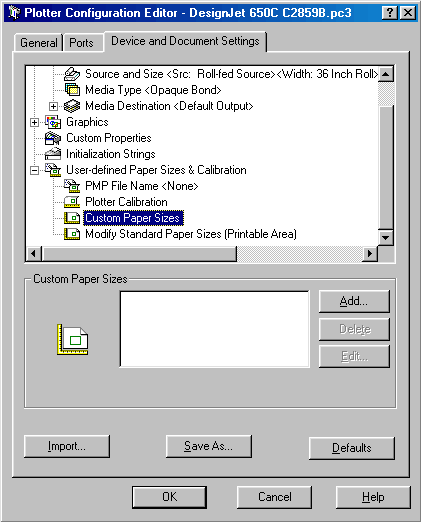

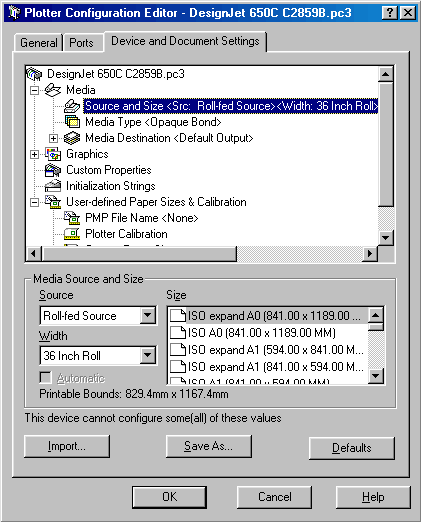

Clique na guia Device and Document Settings. Use a barra de rolagem vertical e Clique na opção Custom Paper Sizes.


Na área Custom Paper Size clique no botão Add..

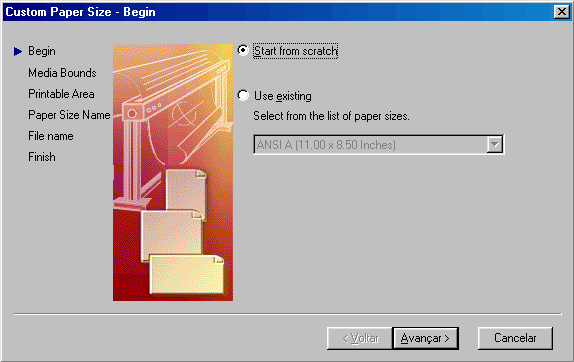

Sua tela deve estar como a figura abaixo, clique no botão Avançar.

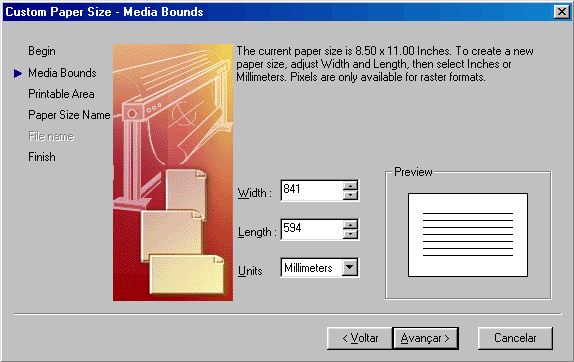

Nos campos Width: e Height: coloque o tamanho do papel que vai utilizar. No exemplo que se segue colocaremos a medida Padrão ABNT do formato A1. No Menu Suspenso Units escolha Milimeters.Clique no botão Avançar.

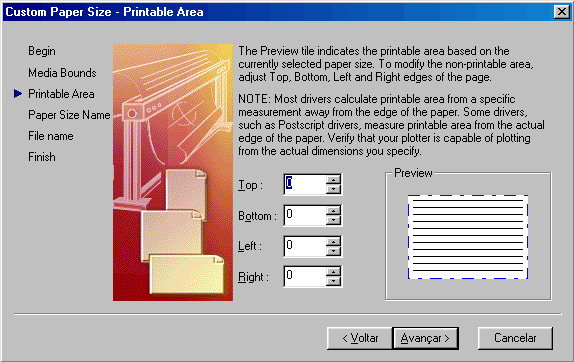

Na caixa de dialogo abaixo deixe todos as opções com o valor "0".


Sua caixa de dialogo deve estar como a figura abaixo. Clique no botão Avançar

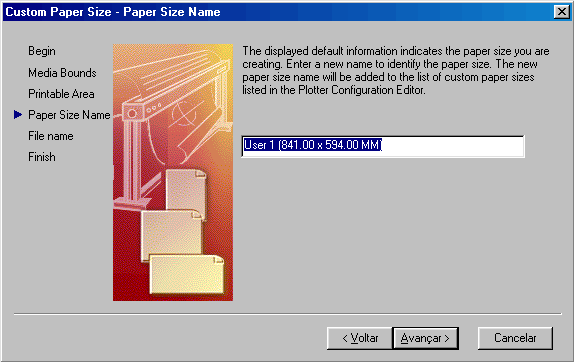

Sua caixa de dialogo deve estar como a figura abaixo. Clique no Botão Avançar.

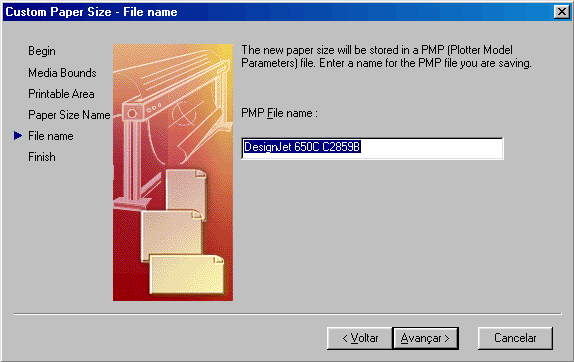

Sua caixa de dialogo deve estar como a figura abaixo. Clique no Botão Avançar.

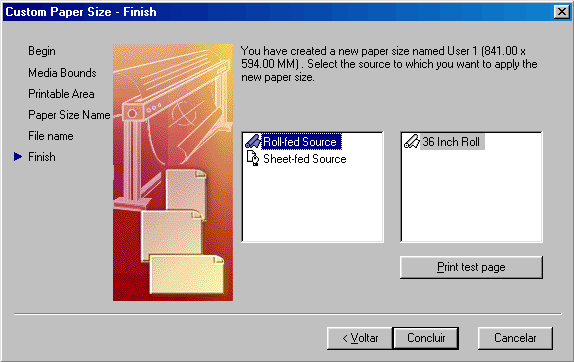

Sua caixa de dialogo deve estar como a figura abaixo. Clique no Botão Concluir.

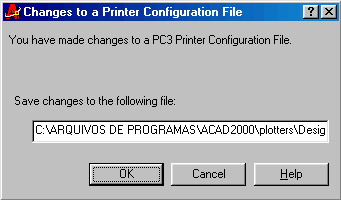

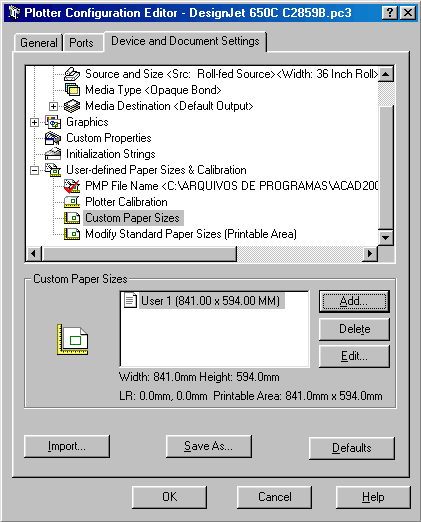

Sua caixa de dialogo deve estar como a figura abaixo. Clique no Botão OK.


Sua caixa de dialogo deve estar como a figura abaixo. Clique no Botão OK.

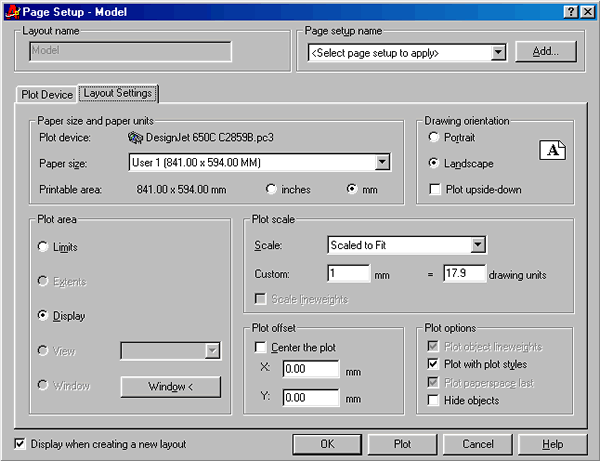

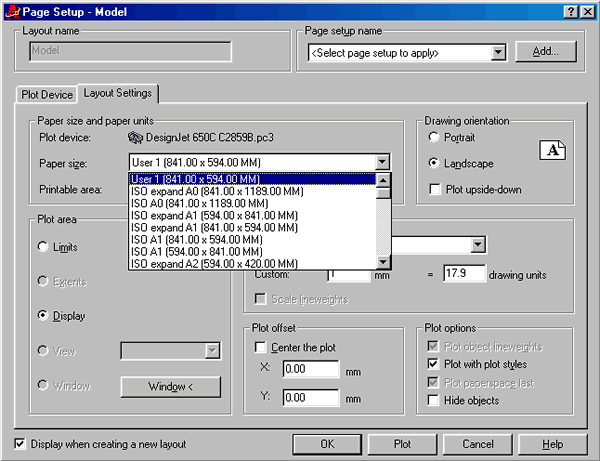

Na caixa de dialogo Page Setup, clique na guia Layout Settings. Na área Paper Size and paper units, clique na barra de rolagem vertical e selecione o formato criado. Como na figura abaixo.


Sua caixa deve estar assim agora.



deve estar assim agora.



>
